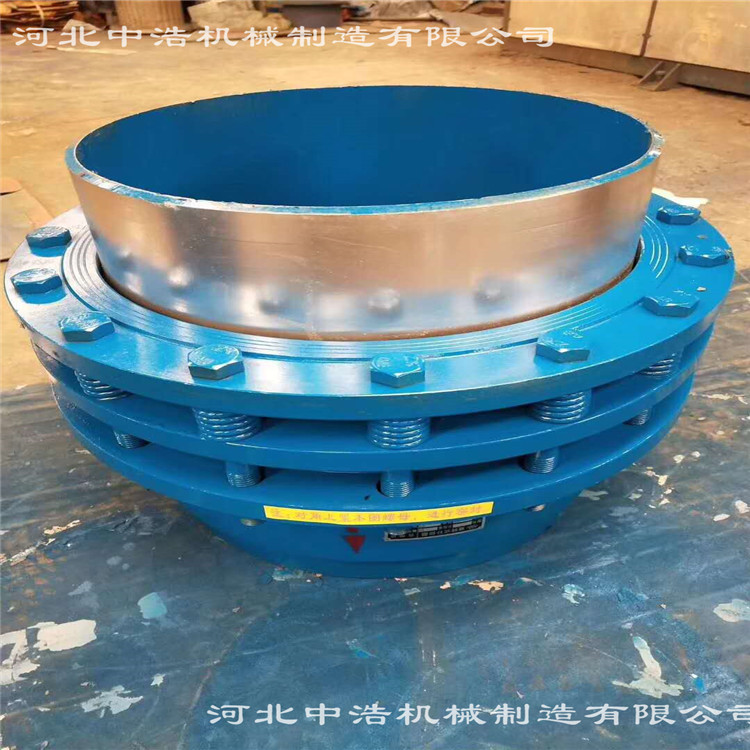

波紋補償器的型號種類有很多，套筒補償器是其中的一種，下面小編帶大家了解一下套筒補償器的相關信息。套筒補償器是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。套筒補償器適用于介質工程壓力≤2.5MPa,介質溫度-40℃~600℃。套筒補償器由外筒和內筒組成，外筒和內筒的法蘭片上裝有限位桿，在外筒的內壁上設有限位塊，外筒和內筒之間由Ｖ型橡膠圈來密封。



　　套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。套筒式補償器的使用壽命大，疲勞壽命與管道相當?；瑒?dòng)表面經特殊處理，在鹽水、鹽溶液等環境下_性能好，比奧氏體不銹鋼高50倍以上。

　　如果因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子_標的系統上。套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從補償器何端流入，其補償器兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

　　套筒補償器是壓力元件，在管道位移補償中起到重要的作用，波紋補償器質量的好壞直接影響著產品的壽命和對管道應力的作用.所以在套筒補償器出廠前會有一些性能測試，達到這些性能測試才能_產品質量。

　?。?）壓力穩定性試驗

　　波紋管的耐壓能力是套筒補償器使用，設計工作壓力時需要考慮的一個非常重要的參數，直接涉及使用波紋管的系統問題，波紋補償器的失效形式有幾何形狀畸變失效、泄露和爆破。

　?。?）剛度試驗

　　剛度是波紋補償器產生單位位移所需的力，是一重要參數。儀表院對數百種波紋補償器進行了剛度試驗，積累了波紋管剛度數據庫。我公司選取了200件進行剛度試驗，波紋補償器剛度數據呈正態分布趨勢，板書以上試件的剛度集中在11.4~13.4N/mm，絕大部分試件剛度分布在10.4-14.6N/mm。

　?。?）套筒補償器疲勞壽命試驗。

　　波紋補償器疲勞破壞是其失效的主要形式。壽命試驗的兩項基本載荷條件：一項是工作壓力載荷。它可以是常壓，也可以是交變的，可以是內壓或是外壓。另一項是循環位移載荷。

　?。?）套筒補償器應變試驗

　　應用應變片進行金屬波紋管壓力。位移條件下的應變測量。在實驗應力分析中，使用應變片是常用的測量方法。軟件分析與試驗相結合，兩種方法得到的結果互相驗證，提高精度和效率。
